POUR INSTALLER :
Les prises et connectiques acceptent jusqu’à des fils #10AWG
AVERTISSEMENT :
POUR ÉVITER UN INCENDIE, UNE ÉLECTROCUTION COUPEZ L’ALIMENTATION AU DISJONCTEUR OU AU FUSIBLE ET VÉRIFIEZ QUE L’ALIMENTATION EST COUPÉE AVANT LE CÂBLAGE !
Retirez l’isolant de chaque conducteur sur 1.9cm. Connectez les fils selon le DIAGRAMME DE CÂBLAGE comme suit : Bouclez les fils dans le sens des aiguilles d’une montre de 3/4 de tour autour des vis de borne. Serrez FERMEMENT les vis sur les boucles de fil

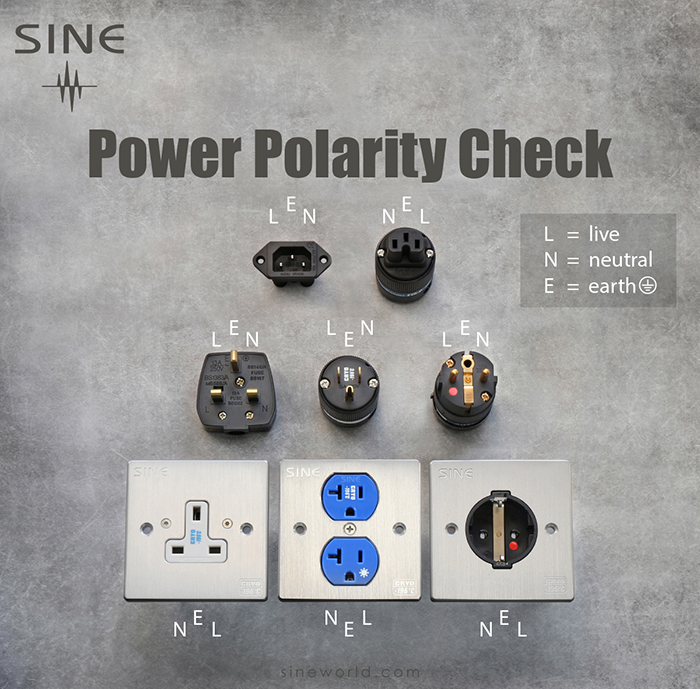

Bien vérifier la phase et le neutre, cf visuel ci-dessous!
Monter l’appareil dans le boitier mural avec des vis et rétablir l’alimentation au disjoncteur ou au fusible
L’INSTALLATION EST TERMINÉE
